エッチング加工工程

次工程で金属板へ樹脂シートをラミネートします。 密着強度を上げるため表面の脱脂と洗浄を行う。

STEP 01

エッチング原版の
作成

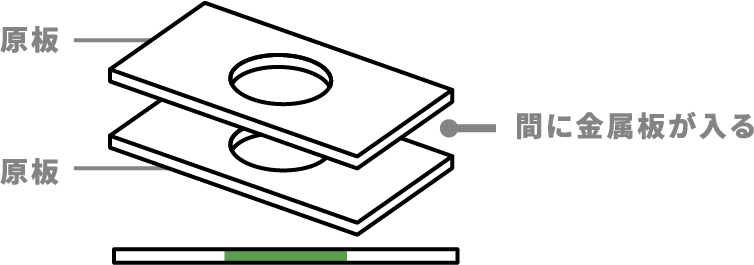

図面やデータをもとに、CADにて「原版」を作成。
原版は黒ベタ（遮光）部と透明（透光）部で構成され、希望の形状のネガ版の状態でパターニングされている。

STEP 02

金属板材の脱脂洗浄

次工程で金属板へ樹脂シートをラミネートします。密着強度を上げるため表面の脱脂と洗浄を行う。

STEP 03

ラミネート

金属シートにフォトレジストを貼り付ける。
※フォトレジスト：感光性の樹脂で光に反応し硬化する。

STEP 04

露光

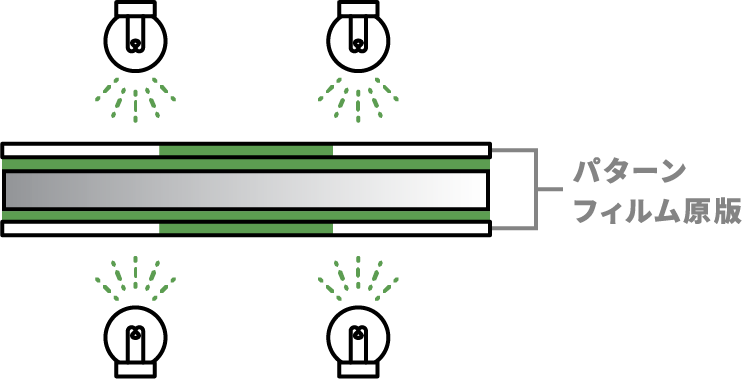

「エッチング原版」を使用し、露光（光に当てること）します。
エッチング原版はパターン状に遮光部と透光部になっています。
透光部からの光に当たったレジストは硬化し、原版通りのパターンが出来ます。

STEP 05

現像

露光した材料に特殊な現像液を散布します。
硬化されていない部分のレジストは溶け出し、希望のパターン上に金属がむき出しになったエッチング用シートが出来上がります。

STEP 06

エッチング

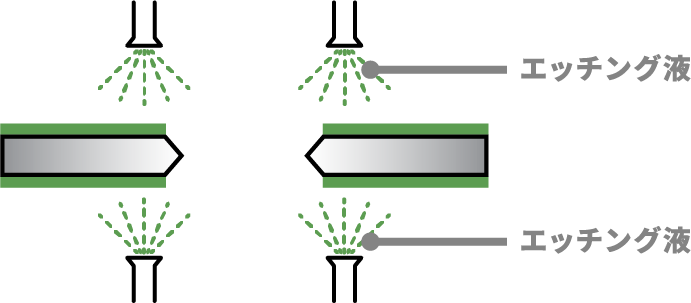

金属を腐食・溶解するエッチング液を散布します。
エッチング用シートのレジストで保護されていない部分の金属が溶解し、なくなり、希望の形状が完成します。

STEP 07

剥離

フォトレジストを溶解する専用の剥離液を散布します。
エッチングされたシートからレジストがなくなり、希望の金属製品が出来上がります。

STEP 08

個品化

シートに面付けされた製品を個品にします。
エッチングでは作業効率のためにシートにプラモデルのようにつなぎ手を付けて複数個面付けしています。
